皮带输送机cad图纸设计

时间:2013-08-16 09:09:06  点击次数:10155

皮带输送机又称带式输送机,这里所设计的皮带输送机cad图纸是以500带宽,水平角度为标准案例来提供。皮带输送机主要使用在冶金、煤炭、矿山、港口、电力、建材、化工、轻工粮食以及机械行业。带宽从500到2400不等,可以适用散装物料和包装物料两种类型输送。

写在前面:关于图纸下载的问题,由于网站空间有限,无法上传过大附件。因此如需下载,请直接联系网站负责人。

一、皮带输送机图片及图纸

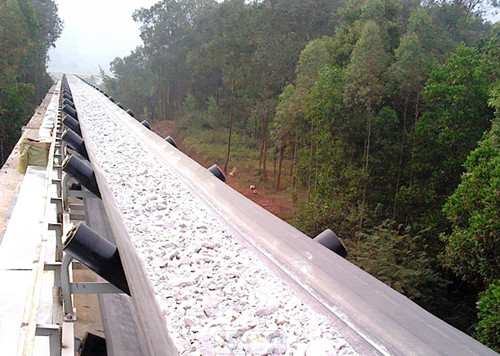

下面这张是皮带输送机现场图片。采用的是品字形托辊组,以输送矿物原料为主。

设计产量500吨没小时,总长1公里,跨度20米。

二、皮带输送机图纸

由于本网站设计原因,皮带输送机cad图纸只能进行图片贴图形式上传。本次上传的是早期设计,带宽500的皮带输送机,为了方便参考,设计角度为零度。

大家可以参考一下。

本次设计皮带输送机长度为35米、宽度500,、设计产量200吨每小时。图纸包含皮带输送机各个部件名称,数量,以及驱动功率、驱动方式的选择。

主要运用在煤炭输送上、设计为户外工作使用皮带输送机,运输表层煤炭使用。但是无防爆要求。

三、皮带输送机cad图纸设计要求

皮带输送机cad图纸设计时,要多征询用户意见,结合实际使用情况和用户实际经济承受能力来进行设计。尽量平衡前期投入和产出之间的关系,做到既不浪费,又不会产生后期维护和使用上的麻烦。本次设计采用尼龙输送带,而没采用聚酯输送带。托辊采用防水迷宫式密封托辊,由于户外工作,在皮带输送机上安装了一部除水装置,以便于在雨天进行除水作业。
