什么是新型墙体设备?

时间:2013-03-03 15:28:44  点击次数:12641

新型墙体设备——以水泥、粉煤灰等为主要原料,添加特制配方发泡剂,发泡定型、养护、切割、包装而成的建筑外墙保温板,A级防火。容重140~240kg/m?,成本低至150元 /m?。设备投资8~120万。新型墙体设备具有保温性强,耐高温的效果(新墙体材料设备又叫加气混凝土砌块设备)是目前房地产开发所使用的主流设备之一

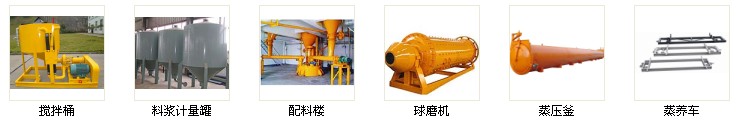

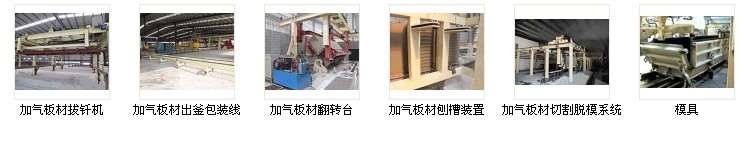

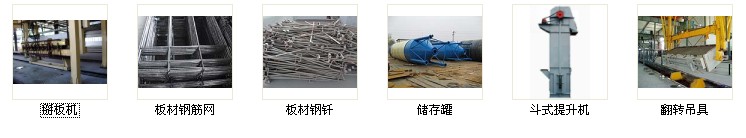

新型墙体设备

新型墙体设备

新型墙体设备

新型墙体设备

 加气混凝土砖块加气混凝土制品在我国的的发展非常迅速,前景十分广阔。加气混凝土已成为我国建筑行业支柱产业,我国引进该技术也近四十年的历史。

  加气混凝土砌块该加气混凝土设备主要是两种生产工艺,粉煤灰加气混凝土砌块和砂加气混凝土生产线设备装备等各方面技术均以达到行业领先水平加气混凝土砌块是以河砂、石灰、水泥为主要原料,以铝膏为发气剂,经原料磨细、配料搅拌、浇注发气、静停切割、蒸压养护而成的一种绿色环保的新型自保温墙体材料。具有质轻、高强、耐久、保温、隔音、防火、抗渗、锚固性能好的特点,具有施工便捷,可加工性强,能降低建筑物的综合造价,增加建筑物使用面积等优点,已被子广泛用于工业与民用建筑中,成为一种比较兴盛的、具有良好性能的墙体材料。也是国家主推的一个新型项目。加气混凝土设备生产线简述可以根据原材料类别、品质、主要设备的工艺特性等,采取不同的工艺进行生产。但一般情况下,砂加气混凝土是由河砂、石灰、水泥为主要原料,石膏和发泡剂,经搅拌后注入模框内,静氧发泡固化后,切割成各种规格砌块或板材,由蒸养车送入蒸压釜中,在高温饱和蒸气养护下即形成多孔轻质的砂加气混凝土制品。

  发展和产品特点

  加气混凝土作为墙体材料革新与建筑节能的重要组成部分,是一种经加气混凝土设备

 新型墙体设备过多年应用,实践证明的一种替代粘土砖的理想墙体材料,它在各种墙体材料中具有较强的竞争力。国家在《十一五规划》中明确提出:“发展加

  气混凝土板材和年产10——20万立方米加气混凝土砌块生产线,蒸压养护,机械切割。”由于墙体改革的需要和加气混凝土制品所具有的优点,加气混凝土将是近十年中大力发展的一种新型轻质建筑材料。

  加气混凝土具有质量轻、保温性能好,吸音效果好,且具有一定的强度和可加工等优点,作为围护结构的填充和保温材料,被广泛地应用于建筑中,受到世界各国的普遍重视,成为许多国家大力推广和发展的优选建筑材料。我国已经成为生产加气混凝土的大国,同时也成为独立门类的新兴工业,生产原料来源广泛,特别是使用粉煤灰为原料,即能综合利用工业废渣,治理环境污染,不破坏耕地,生产的加气混凝土砌块,是一种替代实心粘土砖理想的墙体材料,可以满足国家建设部提出的建筑节能达到60%的建筑标准要求,可以推动墙体材料的改新,在使得带来严重危害的工业废渣粉煤灰得到综合治理和利用的同时,能够享受墙改和税收等多项政策优惠,从而获得较好的环境、社会和经济效益,具有广阔的市场发展前景。

  标准编号:GB 11968-2006标准名称:加气混凝土砌块标准状态:现行英文标题:Autoclaved aerated concrete blocks替代情况:GB/T 11968-1997实施日期:2006-12-1颁布部门:中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会内容简介:本标准规定了蒸压加气混凝土砌块的术语和定义、产品分类、原材料、要求、检验方法、检验规则及产品质量说明书、堆放、运输。

  加气混凝土设备可以根据原材料类别、品质、主要设备的工艺特性等,

  加气混凝土生产设备采取不同的工艺进行生产。但一般情况下,将粉煤灰或硅砂加水磨成浆料,加入粉状石灰,适量水泥、石膏和发泡剂,经搅拌后注入模框内,静氧发泡固化后,切割成各种规格砌块或板材,由蒸养车送入蒸压釜中,在高温饱和蒸气养护下即形成多孔轻质的加气混凝土制品。

新型墙体设备 加气混凝土生产工艺

 加气混凝土设备生产工艺流程

  加气混凝土生产设备

  加气混凝土设备的选型和数量根据工艺设计方案而确定,根据工艺设计,浇注分为固定式和移动式两种浇注,切割方式目前国内以翻转切割为主,其它配料系统、蒸压养护等设备都大同小异。

  加气混凝土设备-主要原材料

  加气混凝土砌块主要材料及技术落后要求

  加气混凝土砌块主要材料及技术落后要求具体的原料配制可根据本地条件进行配制!

  加气混凝土设备生产线:

设备名称 规格及型号 数量
搅拌机 4.2m 3 1台
搅拌浇注车 4.2m 3 1台
模框 3.95m×1.25m 20个
模底 4.10m×1.44m 200个
蒸养车 3.00m×1.20m 50台
单梁双勾双速行车 Q=5T 1台
单梁单勾行车 Q=5T 1台
吊具 专用 2架
立柱支杆 专用 200根
蒸压釜 φ2×21m 7条
斗式提升机 D250型 1台
球磨机 φ1200×4500mm 2台
蒸气锅炉 8t/h 1.6mpa 1台
移动式卷扬机 3T 6台
切割机 XJQ-A-4.2×1.2×0.6m 1台
铝粉搅拌机 0.04m 3 1台
斗式上料车 专用 1台
料浆贮罐 20m 3 2个
制浆罐 6m 3 2个
料仓 60m 3 2个
破碎机 250×400 1台
计量罐 2m 3 2个
  2万m3/年加气混凝土主要工艺设备配套一览表

设备名称 规格及型号 数量
搅拌机 4.2m3 1台
搅拌浇注车 4.2m3 1台
模框 3.95m×1.25m 5个
模底 4.10m×1.44m 10个
蒸养车 3.00m×1.20m 5台
单梁单勾行车 Q=5T 1台
吊具 专用 1个
立柱支杆 专用 20根
球磨机 φ900×2100mm 1台
蒸压釜 φ2×21m 1台
蒸气锅炉 4t/h 1.6mpa 1台
  5万m3/年加气混凝土主要工艺设备配套一览表 #FormatImgID_5# 年产5万立方加气混凝土设备

设备名称 规格及型号 数量
搅拌机 4.2m3 1台
搅拌浇注车 4.2m3 1台
模框 3.95m×1.25m 10个
模底 4.10m×1.44m 50个
蒸养车 3.00m×1.20m 30台
单梁双勾双速行车 Q=5T 1台
单梁单勾行车 Q=5T 1台
吊具 专用 2架
立柱支杆 专用 120根
蒸压釜 φ2×21m 3条
斗式提升机 D250型 1台
球磨机 φ1200×4500mm 1台
蒸气锅炉 4t/h 1.6mpa 1台
移动式卷扬机 3T 3台
切割机 XJQ-A-3.9×1.2×0.6m 1台
铝粉搅拌机 0.04m3 1台
斗式上料车 专用 1台
  10万m3/年加气混凝土主要工艺设备配套一览表

设备名称 规格及型号 数量
搅拌机 4.2m3 1台
搅拌浇注车 4.2m3 1台
模框 3.95m×1.25m 30个
模底 4.10m×1.44m 100个
蒸养车 3.00m×1.20m 50台
单梁双勾双速行车 Q=5T 1台
单梁单勾行车 Q=5T 1台
吊具 专用 2架
立柱支杆 专用 200根
蒸压釜 φ2×21m 6条
斗式提升机 D250型 1台
球磨机 φ1200×4500mm 1台
蒸气锅炉 8t/h 1.6mpa 1台
移动式卷扬机 3T 6台
切割机 XJQ-A-4.2×1.2×0.6m 1台
铝粉搅拌机 0.04m3 1台
斗式上料车 专用 1台
料浆贮罐 20m3 2个
制浆罐 6m3 1个
料仓 60m3 2个
破碎机 250×400 1台
计量罐 2m3 2个
  10万m3/年加气混凝土主要工艺设备配套一览表



  15万m3/年加气混凝土主要工艺设备配套一览表

序号 设备名称 型号 电机功率
(KW)


1 颚式破碎机 PE250×400 15-22 1
2 斗式提升机 DT250×10 m 5.5-11 1
3 料仓 Φ2.5×4.7m V=20m? / 1
4 电子振动给料机 GZD0515 3 1
5 球磨机 Φ1.5×5.7 130 1
6 提升机 DT250×15m 7.5-22 1
7 白灰料仓 Φ2.5×4.7m V=20m? / 1
8 水泥料仓 Φ2.5×4.7m V有=20m? / 1
9 粉煤灰搅拌器 V=10m? 7.5×2 2
10 液下泵 65av-s,Q=60m?/n,H-20m(立式) 18.5 3
11 废浆搅拌器 V=10m? 22 1
12 摆渡车(带电操箱顶推机构) YD100L2-6/2,1.5/2.2

1
13 白灰、水泥计量罐



1
14 粉煤灰计量罐

7.5 1
15 螺旋输送机(待定)







16 浇注搅拌机 V=3.2m? 37 1
17 模具

/ 25
18 支柱

/ 180
19 牵引机

4 3
20 搅拌罐 V=10m? 7.5 1
21 切割机组

33 1
22 模底板



110
23 蒸养车



90
24 吊具 成品吊具



1
电动吊具



2
参考价 蒸养釜 26 m

4
新型链条锅炉 4T

1
行车 双钩双速单梁 5吨行吊 1
单钩单梁 5吨行吊 1







  1、加气混凝土砌块原料储存和供料

  原材料均由汽车运入厂内,粉煤灰(或砂、石粉)在原材料场集中,使用时用装运入料斗。

  袋装水泥或散装水泥在水泥库内储存。使用时用装运入料斗。化学品、铝粉等分别放在化学品库、铝粉库,使用时分别装运至生产车间。

  2、加气混凝土砌块原材料处理

  粉煤灰(或砂、石粉)经电磁振动给料机、胶带输送机送入球磨机,磨细后的粉煤灰(或砂、石粉)用粉煤灰泵分别送至料浆罐储存。 石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎,破碎后的石灰经斗式提升机送入石灰储仓,然后经螺旋输送机送入球磨机,磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中。化学品按一定比例经人工计量后,制成一定浓度的溶液,送入储罐内储存。铝粉由铝粉库运至生产车间,用电葫芦提升到配料楼二楼倒入搅拌机中定量加水,搅拌成铝粉悬浮液

  3、加气块配料、搅拌、浇注

  石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量,秤下有螺旋输送机可将物料均匀加入浇注搅拌机内。粉煤灰(或砂、石粉)和废浆放入计量缸计量,在各种物料计量后模具已就位的情况下,即可进行料浆搅拌,料浆在浇注前应达到工艺要求(约45℃),如温度不够,可在料浆计量罐通蒸汽加热,在物料浇注前0.5~1分钟加入铝粉悬浮液。

  4、加气块初养和切割

  浇注后模具用输送链推入初养室进行发气初凝,室温为50~70℃,初养时间为1.5-2小时(根据地理有利条件,可免去此工艺),初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上.脱去模框.切割机即对坯体进行横切、纵切、铣面包头,模框吊回到运模车上人工清理和除油,然后吊到模车上组模进行下一次浇注,切好后的坯体连同釜底板用天车吊到釜车上码放两层,层间有四个支撑,若干个釜车编为一组。 切割时产生的坯体边角废料,经螺旋输送机送到切割机旁的废浆搅袢机中,加水制成废料浆,待配料时使用。

  5、加气块蒸压及成品

  坯体在釜前停车线上编组完成后,打开要出釜的蒸压釜釜门,先用卷扬机拉出釜内的成品釜车,然后再将准备蒸压的釜车用卷扬机拉入蒸压釜进行养护。釜车上的制成品用桥式起重机吊到成品库,然后用叉式装卸车运到成品堆场,空釜车及釜底板吊回至回车线上,清理后用卷扬机拉回码架处进行下一次循环.






  加气混凝土生产原料丰富,特别是使用粉煤灰为原料,既能综合利用工业废渣、治理环境污染、不破坏耕地,又能创造良好的社会效益和经济效益,是一种替代传统实心粘土砖理想的墙体材料,多年来受到国家墙改政策、税收政策和环保政策的大力支持,具有广阔的市场发展前景。

  1.粉煤灰:粉煤灰是本产品的核心原料,也是加气混凝土硅铝成分的主要来源。应符合(JC409-91)标准。

  2.水泥:水泥是粉煤灰加气混凝土强度的主要来源。它为加气混凝土提供了主要的钙质材料。适用于生产粉煤灰加气混凝土的水泥,主要应以水泥的品种和标号两个方面选择。在生产中首先应该选用52.5级普通硅酸盐水泥。在一般情况下,为降低生产成本,宜选用42.5级普通硅酸盐水泥为好。

  3.石灰:石灰也是粉煤灰加气混凝土生产的主要原料之一,它的主要作用是和水泥配合提供有效氧化钙,使之在水热条件下与硅质材料中的SiO2、Al2O3作用,生产水化硅酸钙。因此,石灰是本产品的主要强度来源之一。用于生产加气混凝土的石灰有效氧化钙含量应大于65%,大于80%较好。应符合(JC/T621-1996)标准。

  4.石膏:石膏在粉煤灰加气混凝土中,是发气过程的调节剂。石膏的调节作用主要体现在对生石灰消解和料浆稠化速度的延缓。石膏的主要化学成分是CaSO4。目前,市场上的石膏有三种:生石膏、硬石膏和熟石膏。另外,在化工生产过程中也有废石膏产生。如磷肥生产排出的磷石膏、氟化学品生产排出的氟石膏、钛白粉生产排出的钛白石膏等等。这些石膏成本低,可取代天然石膏,降低生产成本。

  5.发气剂:粉煤灰加气混凝土必须有发气材料作为发气剂,使混凝土产生气孔,才能形成轻质多孔结构。

  6.稳泡剂:发气剂发气后,由于泡壁较薄,在各种条件干扰下,有时容易破裂灭泡,影响混凝土的质量。因此需要在料浆中加入稳泡剂。

  加气混凝土设备可以根据原材料类别、品质、设备的工艺特征等,采用不同的工艺进行生产。一般情况下,将粉煤灰或硅砂、矿渣加水磨成浆料,加粉状石灰、适量水泥、石膏和发泡剂、稳泡剂经搅拌注入模框内,静养发泡固化后,切割成各种规格砌块或板材,由蒸养车送入蒸压釜内,经高温高压蒸气养护形成多孔轻质的混凝土制品。强源机械加气混凝土设备生产设备的选型和数量根据工艺设计方案而确定,由于加气混凝土生产工艺不同,形成体现工艺特点的不同装备技术。这些技术特点,都体现在切割机组上。它涉及到浇注形式、模具、小车构造、坯体的运送、脱模、切割、码架、进釜的方式等设备都大同小异。

温馨提示:新墙体设备是未来的新希望,请认准我们的品牌
