斗式提升机

时间:2013-03-05 15:01:45  点击次数:2592

斗式提升机

  TH系列斗式提升机工作原理:

TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。

使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。

TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。


TH系列斗式提升机技术参数:

提升机型号

TH200

TH250

TH315

TH400

TH630

料斗形式

SH

SH

SH

SH

SH

输送量/(m3/h)

28

48

60

92

185

斗宽/mm

200

250

315

400

630

斗容/L

2.4

4.6

6.0

9.5

23.6

斗距/mm

500

500

512

512

688

链条圆钢(直径x节距)/mm

14x50

14x50

18x64

18x64

22x86

链条破断载荷/kN

190

190

320

320

480

料斗运行速度/(m/s)

1.2

1.2

1.4

1.4

1.5

传动链轮节圆直径/mm

365

520

630

710

900

主轴转速/(r/min)

63.22

44.11

42.5

37.6

31.8

输送物料最大粒度/mm

25

30

35

40

60

  TD系列斗式提升机产品概述:

TD系列斗式提升机(皮带式斗式提升机)适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40m。 TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为:结构简 单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应优先选用。 TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升机均采用皮带+料斗提升输送物 料,目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中,并得到很好的应用。
  TD系列斗式提升机产品基本结构:

TD型斗式提升机(皮带式斗式提升机)由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装 置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为:TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省 去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

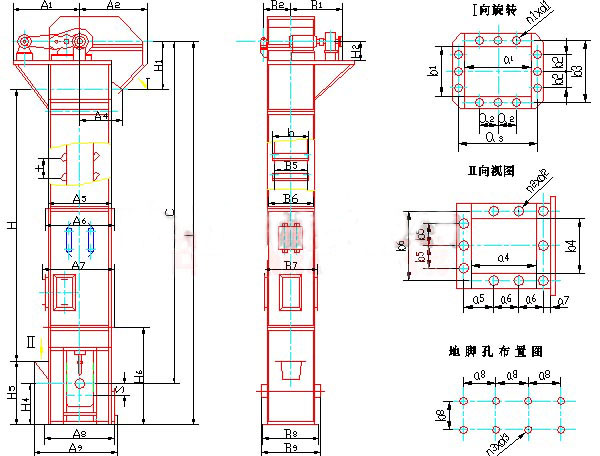

  TD系列斗式提升机外形示意图:
