时间:2013-08-02 17:31:25 点击次数:35548
加气混凝土砌块砖的成本计算:
粉煤灰加气混凝土砖1/m³原材料生产成本分析:
序号 |
物料名称 |
单位 |
1/m³单位消耗量 |
单价(元) |
金额(元) |
1 |
粉煤灰 |
吨 |
0.44 |
22 |
9.68 |
2 |
生石灰 |
吨 |
0.098 |
200 |
19.6 |
3 |
水泥 |
吨 |
0.038 |
400 |
15.2 |
4 |
磷石膏 |
吨 |
0.016 |
20 |
0.32 |
5 |
稳泡剂 |
Kg |
0.18 |
1.3 |
0.234 |
6 |
铝粉膏 |
Kg |
0.36 |
13 |
4.68 |
7 |
废机油 |
Kg |
0.329 |
2 |
0.658 |
8 |
电 |
度 |
18 |
0.6 |
10.8 |
9 |
煤 |
吨 |
0.03 |
500 |
15 |
10 |
设备折旧 |
m³ |
|
2 |
2 |
11 |
人工工资 |
m³ |
|
10 |
10 |
|
合计 |
88.172元 |
加气混凝土砌块砖一般规格如下:
600X(100、125、150、200、300)mmX(200、250、300)mmm
600X(120、180、240) X(200、250、300)mm
砂加气混凝土砖1/m³原材料生产成本分析:
序号 |
物料名称 |
单位 |
1/m³单位消耗量 |
单价(元) |
金额(元) |
1 |
砂 |
吨 |
0.369 |
30 |
11.07 |
2 |
生石灰 |
吨 |
0.11 |
200 |
22 |
3 |
水泥 |
吨 |
0.038 |
400 |
15.2 |
4 |
磷石膏 |
吨 |
0.016 |
20 |
0.32 |
5 |
稳泡剂 |
Kg |
0.18 |
1.3 |
0.234 |
6 |
铝粉膏 |
Kg |
0.36 |
13 |
4.68 |
7 |
废机油 |
Kg |
0.329 |
2 |
0.658 |
8 |
电 |
度 |
18 |
0.6 |
10.8 |
9 |
煤 |
吨 |
0.023 |
500 |
11.5 |
10 |
设备折旧 |
m³ |
|
2 |
2 |
11 |
人工工资 |
m³ |
|
10 |
10 |
|
合计 |
89.562元 |
年产5万m3-30万m3加气混凝土生产工艺流程:
加气混凝土设备生产工艺分为—原料处理—配料、搅拌、浇注、—初养、切割—蒸压、码垛等工序。
1、加气混凝土砌块原材料处理 粉煤灰(或砂、石粉)经电磁振动给料机、胶带输送机送入球磨机,磨细后的粉煤灰(或砂、石粉)用粉煤灰泵分别送至料浆罐储存。 石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎,破碎后的石灰经斗式提升机送入石灰储仓,然后经螺旋输送机送入球磨机,磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中。化学品按一定比例经人工计量后,制成一定浓度的溶液,送入储罐内储存。铝粉由铝粉库运至生产车间,用电葫芦提升到配料楼二楼倒入搅拌机中定量加水,搅拌成铝粉悬浮液
2、加气块配料、搅拌、浇注 石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量,秤下有螺旋输送机可将物料均匀加入浇注搅拌机内。粉煤灰(或砂、石粉)和废浆放入计量缸计量,在各种物料计量后模具已就位的情况下,即可进行料浆搅拌,料浆在浇注前应达到工艺要求(约45℃),如温度不够,可在料浆计量罐通蒸汽加热,在物料浇注前0.5~1分钟加入铝粉悬浮液。
3、加气块初养和切割
浇注后模具用输送链推入初养室进行发气初凝,室温为50~70℃,初养时间为1.5-2小时(根据地理有利条件,可免去此工艺),初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上.脱去模框.切割机即对坯体进行横切、纵切、铣面包头,模框吊回到运模车上人工清理和除油,然后吊到模车上组模进行下一次浇注,切好后的坯体连同釜底板用天车吊到釜车上码放两层,层间有四个支撑,若干个釜车编为一组。 切割时产生的坯体边角废料,经螺旋输送机送到切割机旁的废浆搅袢机中,加水制成废料浆,待配料时使用。
4、加气块蒸压及成品 坯体在釜前停车线上编组完成后,打开要出釜的蒸压釜釜门,先用卷扬机拉出釜内的成品釜车,然后再将准备蒸压的釜车用卷扬机拉入蒸压釜进行养护。釜车上的制成品用桥式起重机吊到成品库,然后用叉式装卸车运到成品堆场,空釜车及釜底板吊回至回车线上,清理后用卷扬机拉回码架处进行下一次循环.

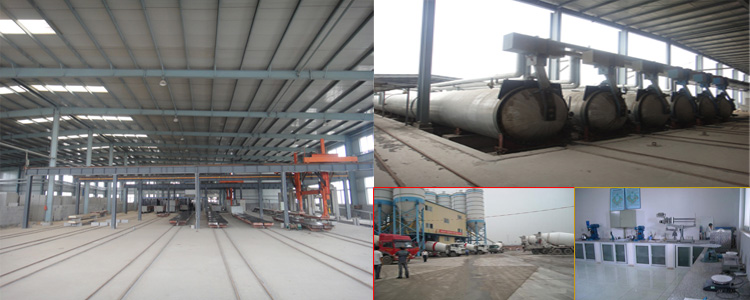

沈阳加气混凝土砌块砖厂房展示
沈阳加气混凝土砌块建筑展示
加气混凝土砌块砖加工性能好
加气混凝土具有很好的加工性能。能锯、能刨、能钉、能铣、能钻。并且能在制造过程中加钢筋。给施工带来了很大的方便与灵活性。
加气混凝土砌块砖具有一定耐高温性
加气混凝土在温度为600℃以下时,其抗压强度稍有增长,当温度在600℃左右时,其抗压强度接近常温时的抗压强度,所以作为建筑材料的加气混凝土的防火性能达到国家一级防火标准。
加气混凝土砌块砖隔音性能好
从加气混凝土气孔结构可知,由于加气混凝土的内部结构象面包一样,均匀地分布着大量的封闭气孔,因此具有一般建筑材料所不具有的吸音性能。
加气混凝土砌块砖有利于机械化施工
就目前的情况来看,预制加气混凝土拼装大板可节省成品堆放场地;节约砌筑人工;减少了湿作业;加快了现场施工进度,提高了施工效率。
加气混凝土砌块砖适应性强
可根据当地不同原材料,不同条件来量身定造。原材料可选择河砂、粉煤灰、矿砂等多种,因地制宜。并且可以废物利用,有利环保,真正的变废为宝。加气混凝土设备所做出来的加气混凝土砌块,其强度取值是相对于一定的含水状态而言的,称为基准含水率,而强度的基准含水率范围各国不尽一致,例如:德国、欧共体及英国的标准中对基准含水率要求为((6±2)%,其出发点是认为制品上墙后最终是以2%-8%的含水率存在;在瑞典等国则以加气混凝土砌块的气干状态为基准,即含水率为(10±2)%;而在我国,对抗压弓到变等级评定时,依据的是弓引度稳定阶段的含水率,即25%-45%,这与实际墙体中含水状况相差甚大,因此会影响加气混凝土抗压强度的质量评定。
