灰砂砖生产线_灰砂砖设备_蒸压灰砂砖_相关设备

作者:  来源:  时间:2014-09-30 17:30:52  点击次数:2438



灰砂砖生产线


  灰砂砖生产线就是用以生产灰砂砖的成套生产线设备。

灰砂砖成套设备包括:搅拌机、消化机、灰砂蒸压砖机、轮碾机、蒸压釜等主要设备,及箱式给料机、螺旋输送机、爬斗、骨料称、胶带输送机、养护小车、摆渡车等辅助设备。

灰砂砖生产线的原材料:

1、生石灰:

生石灰应符合JC/T621-1996《硅酸盐建筑合用生石灰》标准 Cao+Mgo75%Mgo5%CO25%

2、石膏:

应符合JC/T622-1996《石膏》标准。CaSo4.2H2O>70%

3、砂

应符合JC/T622-1996《硅酸盐建筑制品用砂》标准。要求中细砂,无杂物。

灰砂砖生产线供电:

单机生产线先装机容量为250KW,年耗电90万度。

灰砂砖生产线供水:

单机生产线每年用水量约12000吨。

灰砂砖生产线供汽:

单机生产线每年耗汽8000吨。

年产3000万蒸压灰砂标砖原料配比:

①原料配比:

生石灰:砂 =1189

②主要材料消耗及物料平衡:

                             以标砖3kg/块,废品率3%计算

物料名称

单位

原材料用量

备注



标砖

万块

3000

10

3.33

0.44



标砖质量

t

92700

309

103

13.73

100%

t

82503

275

91.67

12.22

89%

生石灰

t

10197

33.99

11.33

1.51

11%

成型水

t

7000

23.33

7.78

1.11




  ③主要原料,成品贮存期

序号

名称

贮存方式

贮存天数

1

堆场

30

2

生石灰

堆棚

38

3

成品砖

堆场

10

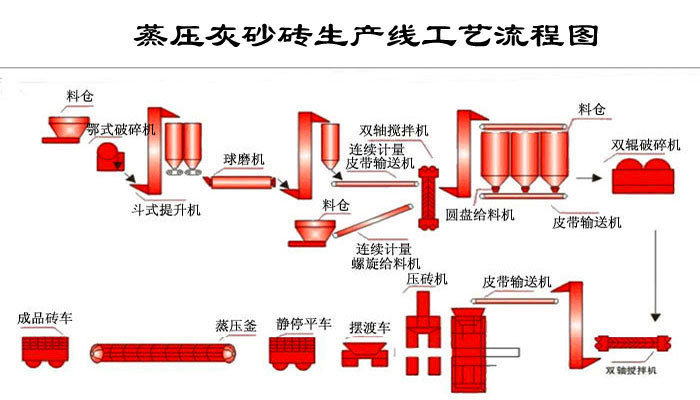

生产流程:

由厂外运进的块状生石灰和石膏卸入堆棚内贮存,由人工装入受料斗,经PE250×400颚式破碎机、DT250斗提机分别卸入贮库内,库下经电机振动给料按比例,由1号胶带机送入Ф1.2×4.5m球磨机进行粉磨,物料细度达到35004000cm²/g时,由2DT250斗提机送入配料仓待配料;由厂外运来的砂放入堆场中贮存,并用前装机将砂装入受料斗,经2号胶带机送入配料仓内待配料。

配料仓下,生石灰用螺旋秤称量,砂用电子秤秤量,按比例经3号送入JS1500双轴强制性搅拌机进行搅拌,然后经DT250斗提机送入消化仓进行消化,再经螺旋输送机送入双卧轴强制式搅拌机进行搅拌,再经5号胶带机送入QZS600双液压砖机,压制成型,再由码垛机装入台车,经摆渡车推入蒸压房内蒸养,蒸好的砖经摆渡车,移垛车送入成品堆场堆放,待销。





灰砂砖设备:

灰砂砖设备工艺特点:

①采用双轴强制性搅拌机,间歇搅拌,可使物料混合均匀;

②物料采用连续式消化,可满足连续式生产的要求,消化时间23小时。

③消化后的混合料再经双卧轴强制式搅拌机搅拌,使混合料密实度增加,性能改善,从而可提高产品质量;

④采用QZS600双向液压机,每次成型26块标砖,成型周期18-22秒,产品强度≥20Mpa,与同类机型比,产量高,质量好,投资省;

⑤压砖机夹砖,送砖,码垛机都采用数码定位和控制,能达到精准,成品率高。

⑥蒸压釜养护周期短,需7小时左右,釜内压力为1.4Mpa,温度195 ºC左右,蒸压釜保温性能好,耗汽量少,热工效率高,更重要的是坯体在174ºC湿热条件下,可以加速水化和水热合成反应,促使制品中水化产物——纤维状水化硅酸钙CSH(B),托勃莫莱石(CAS5H5,硬硅酸钙(CSH0.33)等多种水化产物含量增多,晶体增加,无定形水化产物减少,从而保证了产品的强度合耐久性。

主要工艺设备表:

序号

主要设备名称

数量

备注

1

PE250×400颚式破碎机

1



2

DT250斗式提升机

3



3

石灰库50m³

1



4

B=500胶带输送机

3



5

Ф1.2×4.5球磨机

1



6

JS1500强制型搅拌机

1



7

胶结料仓50m³

1



8

螺旋输送机

2



9

消化仓70m³

1



10

SJ-450高速双卧轴强制搅拌机

1



11

QZS600双向压砖机

1



12

CZD600出砖胶带机

1



13

SM600码垛机

1



14

台车

85



15

摆渡推车机

2



16

Ф2×21m蒸压釜

2



17

2T锅炉

1



18

钢绳推车机

1



19

转盘

3



主要技术经济指标

序号

项目

单位

指标

备注

1

生产能力

万块

3000

标砖

2

主要原材料用量







2.1

t/a

82503



2.2

生石灰

t/a

10197



3

用水

m³/a

12000



4

蒸汽

t/a

8000



5

装机容量

KW

250



6

耗电

K.W/a

90×104



7

厂区占地面积

m²

10292



7.1

建筑面积

m²

900



8

办公区占地面积

m²

2822



9

劳动定员

36

其中管理人员6

10

劳动生产率







10.1

全员

万块/.a

100



10.2

生产人员

万块/.a

83.3



11

投资估算







11.1

建设投资

万元

457.56



11.2

流动资金

万元

50



12

经济指标







12.1

年销售收入

万元

690



12.2

年总成本费用

万元

510



12.3

年利润总额

万元

180



12.4

投资回收期

3.2

包括半年基建期




蒸压灰砂砖:

灰砂砖,即蒸压灰砂砖。是以砂和石灰为主要原料,允许掺入颜料和外加剂,经坯料制备、压制成型、经高压蒸气养护而成的。蒸压灰砂砖是一种技术成熟、性能优良又节能的新型建筑材料,它适用于多层混合结构建筑的承重墙体。

蒸压砖的出现代替了传统的粘土砖,蒸压砖的原料广泛,更能突出节能环保的特点,蒸压砖是以粉煤灰或其他矿渣或灰砂为原料,添加石灰、石膏以及骨料,经胚料制备、压制成型、高效蒸汽养护等工艺制成。

我国从1958年开始研究发展蒸压灰砂砖,1960年从愿东德引进十六孔转盘式压砖机在北京建成蒸压灰砂砖生产线,后来研制了八孔转盘式压砖机,大大促进了蒸压灰砂砖的发展,使之成为有砂、石灰资源而又缺乏黏土资源地区的主要墙体材料。

蒸压灰砂砖市场预测和发展前景:

我们国家人口众多,是发展中的国家。国民经济GDP每年递增8%左右。随着国民经济的飞速发展,必然带来建筑行业的兴旺发达。特别是大规模的房屋建筑,对占建材70%的墙体材料而言,无疑是加速发展的大好时机。加之有国家一系列优惠政策的支持与鼓励,并有廉价的粉煤灰为主要原料的蒸压砖,成本低,质量好,强度高。更容易销售,发展前景十分广阔。

产品质量标准:

产品执行建材行业标准JC/T637-2009《蒸压灰砂多孔砖》。

强度与抗冻性:

强度

级别

平均强度指标

抗冻性指标

抗压强度(Mpa

抗折强度(Mpa

抗压强度(Mpa

砖的干质量损失

%

MU20

20

4

16

2

MU15

15

3.2

12

2

干燥收缩:

干燥收缩值:优等品和一等品≯0.65mm/m;合格率≯0.75mm/m

产量

蒸压灰砂砖(或称灰渣砖,下同)单机生产标砖:3000万块;

蒸压灰砂砖双机生产标砖:6000万块。



估算及技术经济


  (1)估算:

总投资    : 437.56万元         100%

其中:设备购置费:  280万元           63.99%

设备安装费:  26.26万元         6%

建筑工程费:  90万元            20.57%

其他      :  41.3万元          9.44%

注:土地租赁费未计算在内。

2)成本估算:

                                     每块标砖按3kg计算

项目

配比(%

单价

年耗量

单位成本(元/块)

89

20/t



0.0534

生石灰

11

100/t



0.033

电费



0.7/

85万度

0.0198

水费



2/t

12000t

0.0008

蒸汽



60/t

8000t

0.016

工资





50.4万元

0.0168

模具维修费







0.0045

折旧





51万元

0.017

管理经营费







0.0082







0.17



3)效益分析:

每块标砖按0.23元计算。

年利润总额=0.23-0.17)×3000=180万元。

按优惠政策,增值税全免,五年内不征所得税,总利润中应扣除办公费和经营费后为180×0.9=162万元。

故投资回收期a= 437.56/162=2.7年,加上半年建设期为3.2年。
